Обозначения в электронике

Аббревиатура	Расшифровка
A	ампер
ANT	антенна
B	батарейка, аккумулятор
C	конденсатор (не полярный)
C+	полярный конденсатор
C↓	переменный конденсатор
D	диод (не световой)
F	предохранитель
GND	заземление, общий минусовой контакт
IN	вход
K	катушка
L	лампа
LED	светодиод
M	мотор
MIC	микрофон
OFF	выключено
ON	включено
OUT	выход
Q	микросхема, транзистор
R	резистор (не переменный)
R↓	переменный резистор
S	включатель, переключатель
SPKR	динамик
T	трансформатор
V	вольт
VAC	вольт переменного напряжения
VDC	вольт постоянного напряжения
W	ватт
X	гнездо, контакт, разъём, штекер

Наименования и правила

1. Провод – одинарный металлический проводник, состоящий из одной или нескольких проволок.

Кабель – объединённые в общую изоляцию несколько проводов.

Шнур – совокупность провода (кабеля), разъёмов (вилок, гнёзд, розеток, штекеров и так далее) и дополнительных элементов (схем, фильтров и так далее).

2. При преобразовании переменного тока в постоянный с помощью диодного моста наминал напряжения повышается на 1/3, то есть VAC + 33,33% ~ VDC, VAC * 4/3 = VDC, либо наоборот 1/4, то есть VDC – 25% = VAC, VDC * 3/4 = VAC.

3. В схемах у деталей указывается порядковый номер отдельно по каждому виду, и даже если они в единственном количестве.

4. При использовании разъёмов BLS и подобных, контакт обозначенный треугольником является общим минусовым.

5. Основные уровни напряжения сети питания: 5VDC и 12VDC.

6. Используются штекера и гнёзда питания – 5,1х2,1мм, при этом у них внутренний контакт (ось) является плюсовым, а внешний – минусовым.

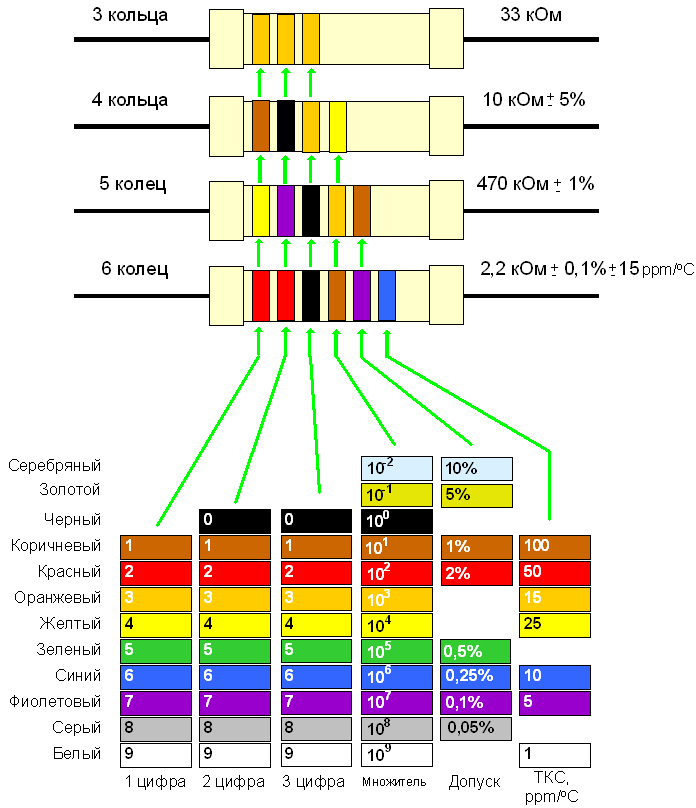

Цветовая схема резисторов

Документ: Евгений Сириус © 16 апреля 2011 (редакция 5 февраля 2015).
